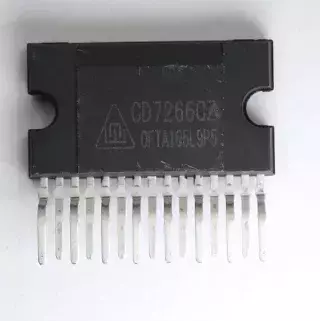

O CIRCUITO INTEGRADO CD7266CZ (ou TDA7266CZ) é um amplificador de áudio de potência estéreo, utilizado para amplificação em aplicações de áudio, como em sistemas de som, amplificadores de carros, entre outros. Ele é projetado para fornecer uma boa performance de amplificação com um baixo nível de distorção e um consumo de energia relativamente baixo.
Especificações técnicas:
1. Características principais:
Tipo: Amplificador de potência estéreo classe AB.
Configuração de saída: Estéreo (canal esquerdo e direito).
Tensão de operação:
Tensão de alimentação (Vcc): ± 14V a ± 18V (ou 28V a 36V em alimentação única).
Tensão máxima de alimentação: ± 22V (ou 44V em alimentação única).
Potência de saída:
Potência de saída contínua: Aproximadamente 35W por canal em 8Ω com uma tensão de alimentação de ± 18V.
Potência de pico: Até 50W por canal.
Distância de operação (temperatura): -40°C a +150°C.
2. Desempenho de áudio:
Distorção Harmônica Total (THD): ≤ 0.1% a 1 kHz com 35W de saída.
Resposta em frequência: 10 Hz a 50 kHz (-3dB).
Relação sinal-ruído (SNR): ≥ 80 dB.
Impedância de carga: 4Ω a 8Ω (otimizado para 8Ω).
3. Outras características:
Proteção contra sobrecarga térmica e curto-circuito.
Baixo nível de distorção e ruído, o que contribui para um som claro e preciso.
Saída em ponte de transistores bipolares, com um bom desempenho de dissipação de energia.
4. Pinos do CI:
O CD7266CZ é geralmente embalado em um encapsulamento DIP-11 (Dual In-line Package) ou SIP-9 (Single In-line Package), e os pinos principais incluem:
Entrada do canal esquerdo.
Entrada do canal direito.
Terra (GND).
Alimentação positiva (Vcc).
Alimentação negativa (Vee).
Saída do canal esquerdo.
Saída do canal direito.
5. Aplicações típicas:
Amplificadores de áudio em automóveis.
Sistemas de som estéreo e home theater.
Equipamentos de áudio para uso geral.
Essas são as especificações gerais, e elas podem variar dependendo do modelo exato e do fabricante, então, é sempre bom consultar o datasheet específico do produto para obter detalhes completos.
