Descrição

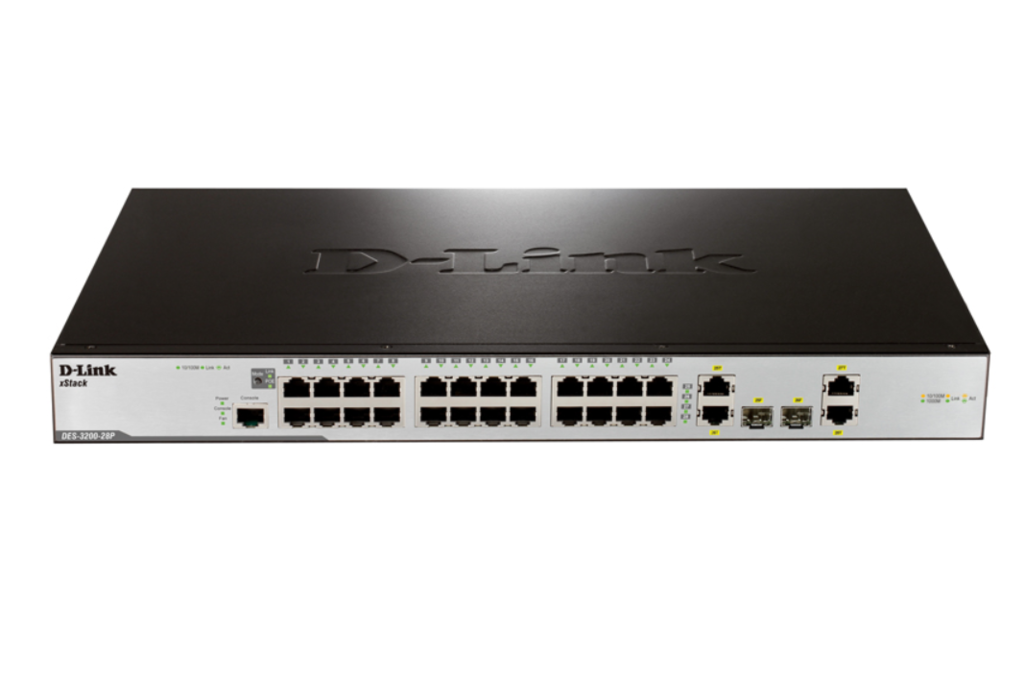

A série DES-3200 é um membro da família de switches gerenciados Layer 2 da D-Link, projetados para os mercados ETTX, FTTX e corporativos. A série DES-3200 fornece conexões Fast Ethernet 8/16/24 ou 48 10/100 Mbps e 2/4 portas Gigabit/SFP combinadas. O DES-3200-10/18 vem em um tamanho compacto de 9/11 polegadas e incorpora um design sem ventoinha adequado para implantação de desktop, gabinete de telecomunicações ou caixa de distribuição. Os modelos DES-3200-26,28,28/ME,28F e 52 têm tamanho de montagem em rack 1U 19” e fornecem conexões de cobre ou fibra 24/48 em Fast Ethernet com o design benéfico de portas Combo 2/4 Gigabit/SFP que fornecem até 4 Gbps de largura de banda de uplink ou suporte a topologia de anel Ethernet duplo. O DES-3200-10-DC,18-DC,26-DC e 52-DC fornecem entrada de 48 V DC que é adequada para os sistemas de energia das instalações de telecomunicações. O DES-3200-28/ME é um dispositivo feito sob medida para gabinetes de telecomunicações onde os dispositivos têm apenas um lado gerenciável e os operadores ou engenheiros precisam solucionar problemas muito rapidamente. O DES-3200-28/ME possui todas as suas interfaces na parte frontal incluindo a fonte de alimentação para atender às exigências específicas do mercado metropolitano. Além disso, pode suportar uma interface de alarme para detecção de eventos e ações de alarme. O DES-3200-28F é a solução ideal para implementações FTTX. Ele fornece conectividade de fibra Ethernet direta para os CPEs domésticos. Sem o problema de crosstalk dos cabos de cobre tradicionais, o DES-3200-28F estende a cobertura do ETTX até 20 km. Os DES-3200-28P/52P são switches compatíveis com IEEE 802.3af e IEEE 802.3at Power over Ethernet (PoE) e fornecem 15,4 W por porta e até 30 W nas primeiras quatro/oito portas. O PoE/PoE+ alimenta dispositivos como telefones IP de vídeo, pontos de acesso sem fio e câmeras IP diretamente por meio de cabos Ethernet, o que facilita muito a implantação da rede. Todos os switches da série DES-3200 apresentam uplinks SFP de 2 ou 4 Gigabits integrados, que oferecem opções flexíveis de topologia de rede, como anel, árvore ou mista.
Segurança e Disponibilidade
A série DES-3200 suporta controle de acesso baseado em porta/host 802.1X, Guest VLAN e autenticação RADIUS/TACACS/XTACACS/TACACS+ para controle de acesso estrito na rede. O recurso IP-MAC-Port Binding permite que os administradores vinculem um endereço IP de origem a um MAC associado para um número de porta definido para aprimorar o controle de acesso do usuário. Além disso, com o recurso de espionagem DHCP, o switch emparelha automaticamente o IP/MAC espionando os pacotes DHCP e salvando-os na lista branca do IMPB. Esses recursos desempenham um papel significativo em manter a rede segura e auditável. O D-Link Safeguard Engine integrado identifica e prioriza os pacotes “interessados na CPU” para evitar que tráfego malicioso interrompa os fluxos normais da rede e protege a operação do switch. Além disso, a série DES-3200 fornece várias regras de lista de controle de acesso (ACL) multicamadas. Os administradores podem limitar os serviços de rede ou direitos de acesso sem afetar o desempenho do switch.
Resiliência/Aprimoramento de Desempenho
Para ambientes de missão crítica, a Série DES-3200 suporta a edição 802.1D-2004, 802.1we 802.1s Multiple Spanning Tree (MSTP). O STP permite que você configure o switch com um caminho de ponte de backup redundante, de modo que a transmissão e a recepção de pacotes possam ser garantidas em caso de falha de algum switch na rede. Os switches também suportam 802.1AX e 802.3ad Link Aggregation, permitindo agrupar várias portas em paralelo para formar uma única porta, aumentando a largura de banda e a redundância para maior disponibilidade. Para Qualidade de Serviço (QoS), o switch suporta 802.1p e classificação avançada de pacotes com base em TOS, DSCP, endereço MAC, endereços IP, ID de VLAN, número de porta TCP/UDP, tipo de protocolo e conteúdo de pacote definido pelo usuário. Isso permite uma configuração flexível para aplicativos multimídia específicos, como VoIP ou IPTV. Além do mais, a série DES-3200 suporta a função QoS automática e eficaz para tráfego de voz. A VLAN de Voz inclui os terminais de voz automaticamente em uma VLAN dedicada com maior prioridade para garantir a qualidade e a segurança do tráfego de voz.
Controle de tráfego e largura de banda
O recurso de controle de largura de banda permite que os administradores de rede definam os níveis de taxa de transferência de entrada/saída para cada porta com granularidade de até 8 kpbs. O switch também suporta o recurso de controle de tempestade que minimiza os danos na rede. O espelhamento de portas ajuda os administradores a facilitar o diagnóstico de tráfego ou rastrear o desempenho do switch e fazer alterações, se necessário. A série DES-3200 suporta um marcador de três cores de duas taxas e uma taxa única (trTCM/srTCM) para classificar fluxos de tráfego em grupos conformes e não conformes para garantir a largura de banda mínima para tráfego importante.
Aplicativos multicast
A série DES-3200 fornece funções multicast L2 completas, incluindo IGMP snooping, filtragem IGMP, saída rápida e configuração de tráfego multicast para portas específicas. Com suporte a L2 Multicast, a série DES-3200 mostra sua capacidade de lidar com o crescente aplicativo de IPTV. O IGMP/MLD Snooping baseado em host permite vários assinantes multicast por interface física e ISM VLAN envia fluxos multicast em uma VLAN multicast para economizar largura de banda na rede backbone. Os perfis ISM VLAN permitem que os usuários vinculem/substituam as informações de registro multicast pré-definidas às portas de assinatura de maneira rápida e fácil.
OAM
A série DES-3200 fornece diagnósticos de cabos para verificar o status dos cabos de rede e identificar a causa de qualquer mau funcionamento do cabo de rede sem exigir suporte do operador no local. O recurso Connectivity Fault Management (CFM) 802.1ag fornece ferramentas para monitorar e solucionar problemas de redes Ethernet de ponta a ponta, permitindo que os provedores de serviços verifiquem a conectividade, isolem problemas de rede e identifiquem clientes afetados por problemas de rede. As funções 802.3ah Ethernet OAM, Dying Gasp e D-Link Unidirectional Link Detection (DULD) podem melhorar o gerenciamento de rede na Ethernet e ajudar a manter uma conexão de rede estável e suportar a localização de falhas.
Capacidade de gerenciamento
A série DES-3200 suporta protocolos de gerenciamento padrão, como SNMP, RMON, Telnet, autenticação de segurança SSH/SSL e opção de retransmissão DHCP 82. A série de switches também possui uma GUI baseada na web que fornece uma interface amigável e fácil gerenciamento. A configuração automática de DHCP é um recurso de gerenciamento aprimorado que permite aos administradores predefinir uma configuração em um servidor TFTP e aplicar aos switches automaticamente quando o switch estiver tentando obter endereços IP do DHCP. Isso torna a implantação do switch mais fácil e rápida, especialmente em uma rede de grande escala. LLDP e LLDP-MED fornecem descoberta rápida de equipamentos Ethernet especialmente para dispositivos terminais. De acordo com o resultado da descoberta, os administradores podem enviar facilmente as configurações para os dispositivos correspondentes e criar um desenho de topologia rapidamente por meio do sistema de gerenciamento de rede (NMS).
O Gerenciamento de IP Único (SIM) da D-Link simplifica e acelera as tarefas de gerenciamento, permitindo que vários switches sejam configurados, monitorados e mantidos a partir de qualquer estação de trabalho executando um navegador da Web por meio de um endereço IP exclusivo. A Série DES-3200 também funciona com o software D-View 6.0 da D-Link. O D-View 6.0 é um sistema de gerenciamento de rede que permite o gerenciamento central de características críticas de rede, como disponibilidade, confiabilidade, resiliência e segurança. O D-View 6.0 fornece um conjunto útil de ferramentas para administradores de rede que desejam gerenciar com eficiência as configurações do dispositivo, tolerância a falhas, desempenho e segurança.
Pronto para IPv6
A Série DES-3200 foi certificada com IPv6 Ready Logo Phase 2 que garante a conectividade e capacidade de gerenciamento em uma rede IPv6. Além disso, ele suporta a função de pilha dupla IPv4/v6 que permite que o switch atue como uma ponte entre as redes IPv4 e IPv6. À medida que as redes crescem e a necessidade de maior endereçamento e segurança se torna crítica, a série DES-3200 suporta várias funções de filtragem de pacotes de controle IPv6, IMPBv6 e L3 para proteger a rede contra ataques e atender aos requisitos para o projeto da arquitetura IPv6 .
Características gerais
Versão do hardware
C1
Tamanho
Largura padrão para montagem em rack de 19 pol., 1U de altura
Interface
24 10/100 Base-TX PoE +2 10/100/1000BASE-T + 2 Combo 10/100/1000 BASE-T/ 100/1000 SFP
Desempenho
• Capacidade de comutação: 12,8 Gbps
• Taxa máxima de encaminhamento de 64 bytes: 9,5 Mpps
• Tamanho da tabela de endereços MAC: 16 mil entradas
• SDRAM para CPU: 128 M DDR2
• Buffer de pacote: 1,5 MB
• Memória Flash: 32 MB
• Quadro Jumbo: 12 KB
LIDERADA
• Energia (por dispositivo)
• Console (por dispositivo)
• Link/Ativo/Velocidade (Por Porta)
Empilhamento
• Gerenciamento de IP único D-Link de empilhamento virtual
• Até 32 unidades por pilha virtual
Recursos L2
• Tabela de endereços MAC: 16K
• Controle de fluxo
• Controle de Fluxo 802.3x
• Prevenção de bloqueio de HOL
• Quadro Jumbo de até 12K bytes
• Protocolos Spanning Tree
• 802.1D STP
• 802.1w RSTP
• 802.1s MSTP
• Filtragem BPDU
• Restrição de Raiz
• Detecção de loopback
• Link de agregação
• Em conformidade com 802.1AX e 802.3ad
• DES-3200-28/28F/28/ME/28P: máx. 14 grupos, 8 portas por grupo
• DES-3200-52/52-DC/52P: máx. 26 grupos, 8 portas por grupo
• Espelhamento de porta:
• Suporta 1 grupo de espelhamento
• Suporta espelhamento um para um, muitos para um, baseado em fluxo (ACL)
• Comutação de Proteção de Anel Ethernet (ERPS)
• Tunelamento de protocolo L2 (L2PT)
Multicast L2
• Espionagem IGMP:
• Espionagem IGMP v1/v2, reconhecimento v3
• Suporta 1024 Grupos
• Saída rápida de espionagem IGMP baseada em porta/host
• Supressão de Relatório
• Espionagem MLD
• Conscientização de MLD v1, MLD v2
• Suporte a grupos de 1.000
• Espionagem de MLD baseada em host
• Saída Rápida
• Autenticação IGMP
• Relatório de proxy IGMP/MLD
VLAN
• VLAN etiquetada 802.1Q
• Grupo VLAN
• Máx. 4K VLAN
• VLAN baseada em porta
• VLAN baseada em MAC
• GVRP
• Protocolo VLAN 802.1v
• Entroncamento de VLAN
• VLAN dupla (Q-in-Q)
• Q-in-Q baseado em porta
• Q-in-Q Seletivo
• VLAN ISM
• Tradução de VLAN
• VLAN de voz
Recursos L3
• Descoberta de Vizinhos IPv6 (ND)
QoS
• Controle de largura de banda
• Baseado em porta (entrada/saída, granularidade mínima 8 Kbps)
• Baseado em fluxo (entrada/saída, granularidade mínima 8 Kbps)
• Controle de largura de banda por fila de saída (Min.Granularity 8 Kbps
• 8 Filas por Porta
• DSCP
• 802.1p
• Tratamento de filas
• Prioridade Estrita
• Round Robin Ponderado (WRR)
• Rigoroso + WRR
• Marcador de três cores
• trTCM
• srTCM
Qualidade de Serviço (QoS)
• CoS com base em:
• Porta de comutação
• Filas de prioridade 802.1p
• ID da VLAN
• Endereço MAC
• Tipo de éter
• PARA% S
• DSCP
• Tipo de protocolo
• Porta TCP/UDP
• Classe de tráfego IPv6
• Etiqueta de fluxo IPv6
• Conteúdo do Pacote Definido pelo Usuário
• Suporta as seguintes ações para fluxos
• Marcar a etiqueta de prioridade 802.1p
• Marcar TOS/DSCP Tag
• Estatística de fluxo de controle de largura de banda
Lista de controle de acesso (ACL)
• Até 1024 regras de acesso de entrada
• ACL Baseado em
• Porta do Comutador
• Prioridade 802.1p
• ID da VLAN
• Tipo Éter
• Endereço IPv4/v6
• DSCP
• Tipo de protocolo
• Número da porta TCP/UDP
• Classe de tráfego IPv6
• Etiqueta de fluxo IPv6
• Conteúdo do pacote definido pelo usuário
• ACL baseado em tempo
• Estatísticas de ACL
• filtragem de interface da CPU
Segurança
• SSH v1, v2
• SSL v1, v2, v3
• Segurança Portuária
• Até 64 endereços MAC por porta
• Controle de Tempestade de Transmissão/Multicast/Unicast
• Segmentação de tráfego
• Ligação de porta IP-MAC
• Inspeção ARP
• Inspeção IP
• Espionagem DHCP
• Mecanismo de Proteção D-Link
• Triagem do Servidor DHCP
• Filtragem de Cliente DHCP
• Prevenção de falsificação de ARP
• Proteção contra Ataques BPDU
• Filtragem NetBIOS/NetBEUI
• Prevenção de ataques DoS
• Filtragem de Pacotes de Controle L3
AAA
• 802.1X
• Controle de acesso baseado em porta
• Controle de acesso baseado em host
• Atribuição de VLAN dinâmica
• Atribuição de política orientada por identidade (VLAN, ACL ou QoS)
• Controle de acesso baseado em MAC (MAC)
• Controle de acesso baseado em porta
• Controle de acesso baseado em host
• Controle de acesso baseado na Web (WAC)
• Controle de acesso baseado em porta
• Controle de acesso baseado em host
• Microsoft® NAP (IPv4/v61)
• Suporte 802.1X NAP
• Suporte DHCP NAP
• VLAN Convidada
• Contabilidade RADIUS
• RAIO (IPv4/v61)
• TACACS
• TACACS+
• XTACACS+
• Anfitrião confiável
OAM
• Diagnóstico de Cabos
• Link Ethernet 802.3ah OAM
• Suspiro da Morte
• Gerenciamento de falhas de conectividade 802.1ag (CFM)
• Extensão D-Link 802.3ah: Detecção de Link Unidirecional D-Link (DULD)
Verde
• D-Link Green 3.0: Função de economia de energia
• Desligamento de LED
• Desligamento da Porta
• Hibernação do Sistema
• Economia de energia por PoE baseado em tempo
Gestão
• GUI baseada na Web (IPv4)
• Interface de linha de comando (CLI)
• Servidor/Cliente Telnet (IPv4)
• Cliente TFTP (IPv4)
• Cliente FTP (IPv4)
• Zmodem
• Registro de Comando
• SNMP v1/v2c/v3
• Armadilhas SNMP
• Registro do sistema
• RMON v1
• Suporta 1,2,3,9 Grupos
• RMON v2
• Suporta Grupo ProbeConfig
• LLDP
• 802.1AB
• LLDP-MED1
• Cliente BootP/DHCP
• Configuração automática de DHCP
• Retransmissão DHCP (IPv4)
Gestão
• Opção de Relé DHCP 12
• Opção de Relé DHCP 82
• Inserção de Tag PPPoE Circult-ID
• Sistema de Arquivos Flash
• SNTP
• Monitoramento de CPU
• Monitoramento de Memória
• Comando de depuração
• Criptografia de senha
• Recuperação de senha
• Suporte Microsoft® NLB (Balanceamento de Carga de Rede)
• Ping (IPv4/v61)
• Traceroute
• Interface IP Múltipla
MIB
• RFC RFC1065, 1066, 1155, 1156, 2578 MIB Estrutura
• Definições Concisas de MIB RFC 1212
• RFC1213 MIB II
• Convenção de Armadilhas MIB RFC 1215
• RFC1493, 4188 Ponte MIB
• RFC1157, 2571-2576 SNMP MIB
• RFC1901-1908, 3418,3636, 1442,2578 SNMPv2 MIB
• RFC271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entidade MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• MIB Privado
• RFC 3289 DIFFSERV MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665, 3635 MIB semelhante a éter
• RFC2668 802,3 MAU MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC4022 MIB para TCP
• RFC4113 MIB para UDP
• RFC 3298 MIB para Deffserv.
• RFC2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Execução de gravação e backup de configuração
• Uploads e downloads TFTP
• Armadilha MIB
Padrão IETF®
• RFC768 UDP
• IP RFC791
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• ICMP Estendido RFC4884 para Suportar Mensagens de Várias Partes
• TCP RFC793
• RFC 2474, 3260 Definição do Campo DS no Cabeçalho IPv4 e IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC826 ARP
IPv6
• Descoberta de MTU de Caminho RFC1981
• RFC2460 IPv6
• Descoberta de Vizinhos RFC2461, 4861
• Configuração automática de endereço sem estado IPv6 RFC2462, 4862
• Vizinho IPv6 RFC2464 sobre Ethernet e definição
• Arquitetura de endereçamento IPv6 RFC3513, 4291
• Função de pilha dupla RFC2893, 4213 IPv4/IPv6
• Logotipo pronto para IPv6 Fase 2
MTBF
189.396 horas
Acústico
39,2 dB em baixa velocidade,
51,2 dB em alta velocidade
Dissipação de calor
855.696 BTUs por hora
Entrada de energia
Entrada CA: 100 – 240 V CA, 50-60 Hz
Orçamento Máximo de Energia PoE
Máx.: 188 W
Consumo Máximo de Energia
250,78 Watts
Dimensão (L x P x A)
441 x 308 x 44 milímetros
Ventilação
Ventilador Inteligente
Proteção contra surtos de energia
Todas as portas Ethernet suportam proteção contra surtos IEC61000-4-5 10/700us 6 KV
Temperatura de operação
-5 a 50°C
Temperatura de armazenamento
-40 a 70°C
Umidade Operacional
10% a 90% sem condensação
EMI
FCC Classe A, CE Classe A, VCCI Classe A, IC, C-Tick, BSMI
Segurança
CE, LVD, UL/cUL, CB, BSMI
Certificação de terceiros
Fase 2 do logotipo pronto para IPv6
